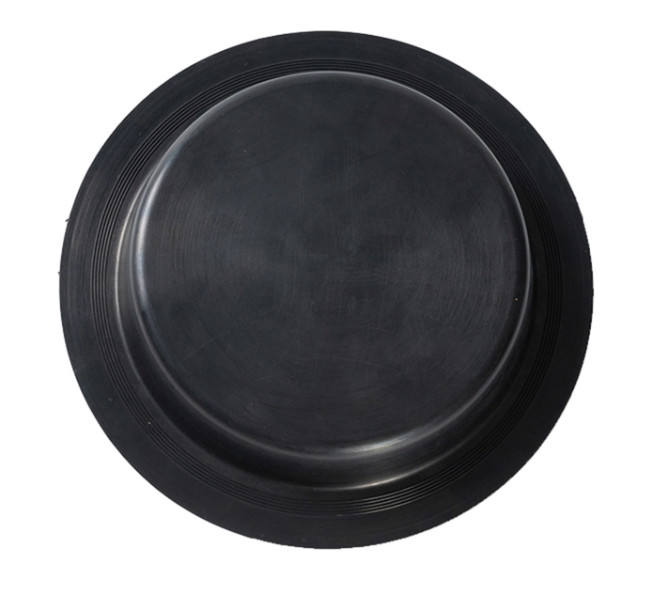

Diaframma di gomma della valvola del diaframma di rotolamento della pompa del diaframma dell'aria dell'azionatore pneumatico della valvola di gomma industriale del cilindro
Dettagli rapidi del diaframma di gomma della valvola del cilindro dell'azionatore pneumatico dell'aria:
| Materiali del prodotto | NBR, NR, ecc. |
| Temperatura di funzionamento | -20℃~80℃ |
| Tempo di impiego | periodi ≥1000000 |
| Scenario di uso |
Regolatore di pressione del gas |
Introduzione di gomma del diaframma della valvola del cilindro dell'azionatore pneumatico dell'aria:
Nella progettazione di alcuni regolatori di pressione media e bassa, per risolvere il problema del disco regolante la pressione squilibrato della valvola e migliorare la prestazione del regolatore di pressione, il metodo di installazione del diaframma dell'equilibrio è usato spesso. Quando un diaframma d'equilibratura è installato, la pressione differenziale fra la pressione di entrata e la pressione dello sbocco del regolatore può essere aumentata. Nell'industria del regolatore, è chiamato un diaframma dell'equilibrio in termini di uso ed è chiamato un diaframma di rotolamento nella gomma, in strumento, in macchinario ed in altre industrie.

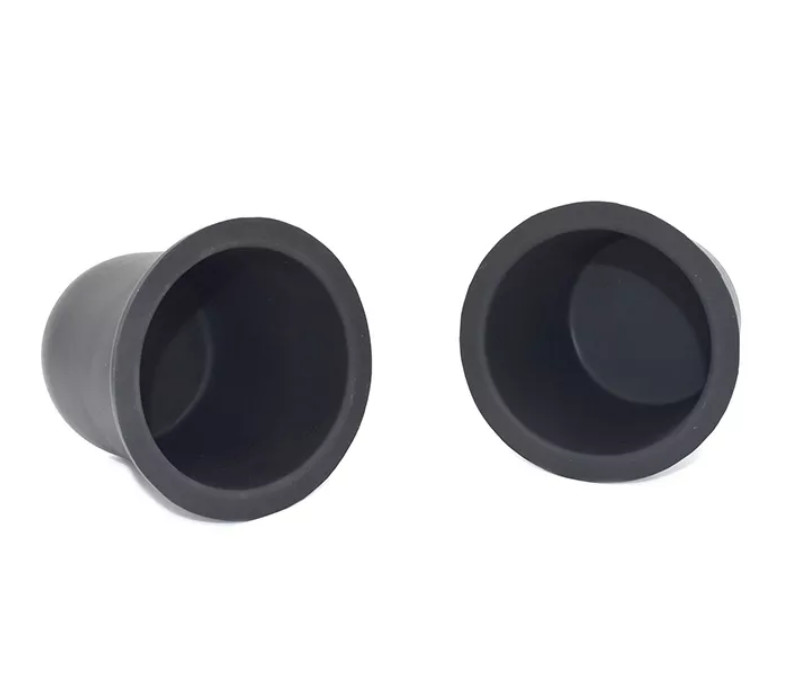

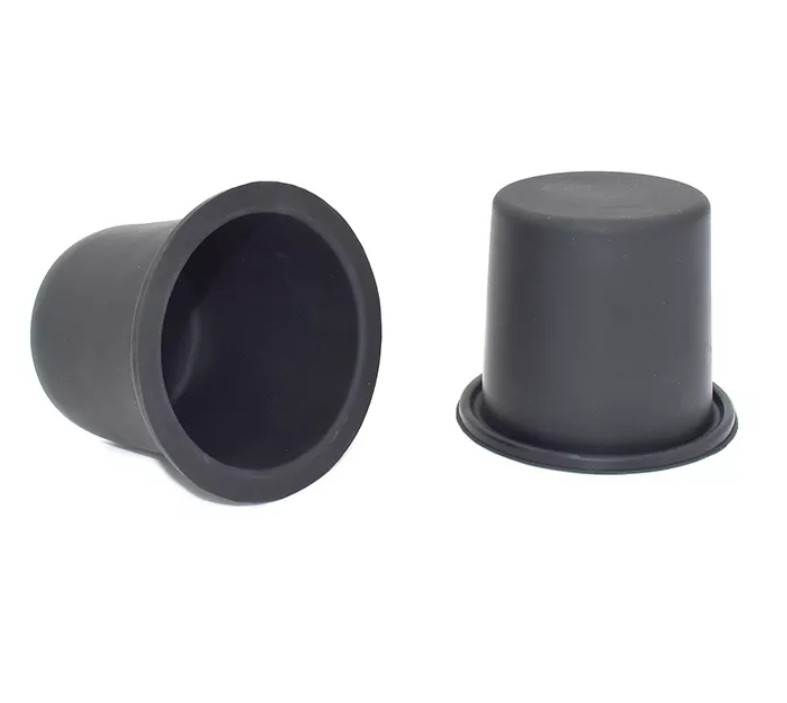

Il diaframma di rotolamento è sotto forma di un cilindro nello stato libero. È fatto di gomma con il panno di seta. Il foro medio superiore è usato per installare il gambo di valvola. Per installare, riparare e sigillare, l'alto ed il basso possono avere i vantaggi del giunto circolare. O sotto forma di fori di riparazione intorno al margine inferiore.
Serie di gomma del diaframma della valvola:
• ZMA-1#, ZMA-2#, ZMA-3#, ZMA-4#, ZMA-5#, tipo diaframma di ZMA-6#AB della valvola di regolazione di ZMA
• ZHA22#, 23#, 24#, 34#, 45#, piccolo ZHA diaframma della valvola di regolazione di serie di 56#
• HA-1, HA-2, HA-3, HA-4, HA-5, diaframma della valvola di regolazione di serie CV3000
• 20, 201, 21S, 34, SM1, SM2, diaframma ad alta pressione di rotolamento della GMA di serie della st
• MF2, MF3, MF4, MF5, ecc. MF, diaframma di azionatore della multi-primavera di serie di ECOTROL
• 811-U serie, 812-MFI-20, 812-MFI-30, 812-MFIII-30, 812-MFIII-60 ed altri diaframmi dell'ARCA
• Diaframma 5221, 5227, 5235, 524S, 524L, 524E, 526S, 526L di serie di KOSO 5200LA
• Fisher Series 657, diaframmi di azionatore pneumatici del film di 667 serie
• 657-30#, 657-34-40#, 657-45-50#, 657-46-60#, 657-70#, 657-80#, 657-100#
667-30#, 667-34-40#, 667-45-50#, 667-46-60#, 667-70#, 667-80#, 667-100#
• Serie di ZMA, serie di ZH, serie dell'ha, serie di MF
Dettagli materiali del diaframma di gomma della valvola del cilindro dell'azionatore pneumatico dell'aria:
Per il presente, i materiali comuni per il diaframma di rotolamento sono: la gomma naturale (NR), la gomma di butadiene del nitrile (NBR), la prestazione dei due materiali può soddisfare le esigenze della maggior parte dei ambienti industriali. Negli ambienti industriali speciali (resistenza ad alta temperatura di resistenza, dell'acido e dell'alcali) potrebbe usare EPDM, la gomma del fluoro (FKM), il neoprene (CR) per produzione, ma il costo è relativamente alto.
Specifiche di gomma del diaframma della valvola del cilindro dell'azionatore pneumatico dell'aria:
| Diaframma di rotolamento | Modello |
Diametro esterno (millimetri) |
Diametro interno (millimetri) |
Diametro base (millimetri) | Altezza (millimetri) | Spessore (millimetri) | Pressione |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
