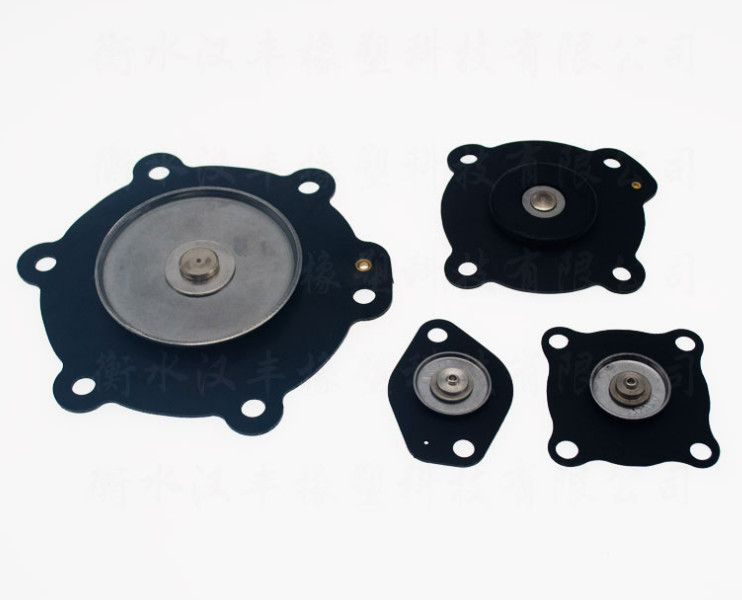

Diaframma di gomma tagliato pneumatico della valvola a diaframma della valvola del CR di NBR NR EPDM FKM
Introduzione:

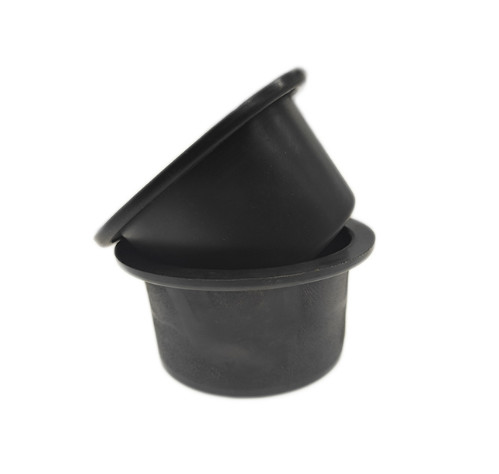

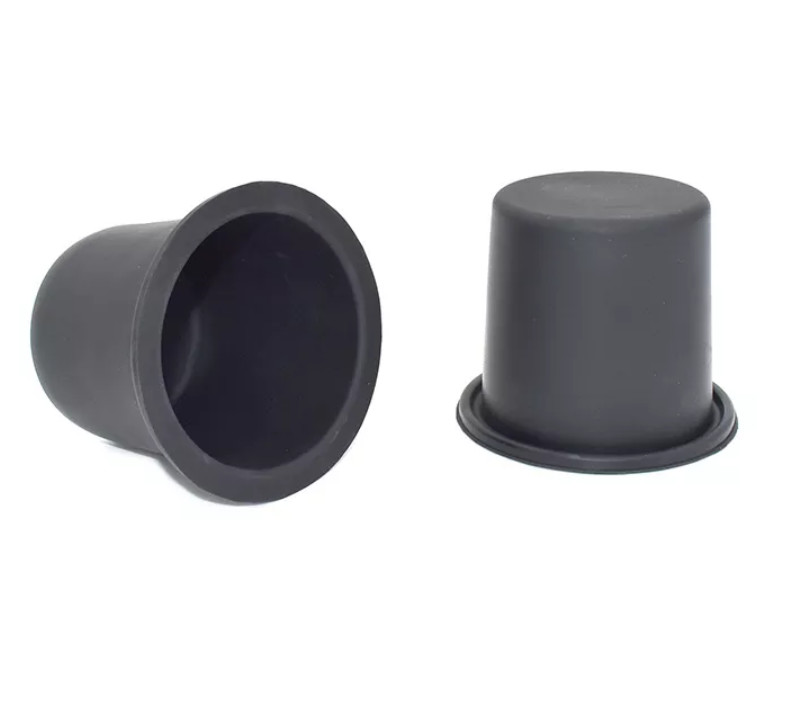

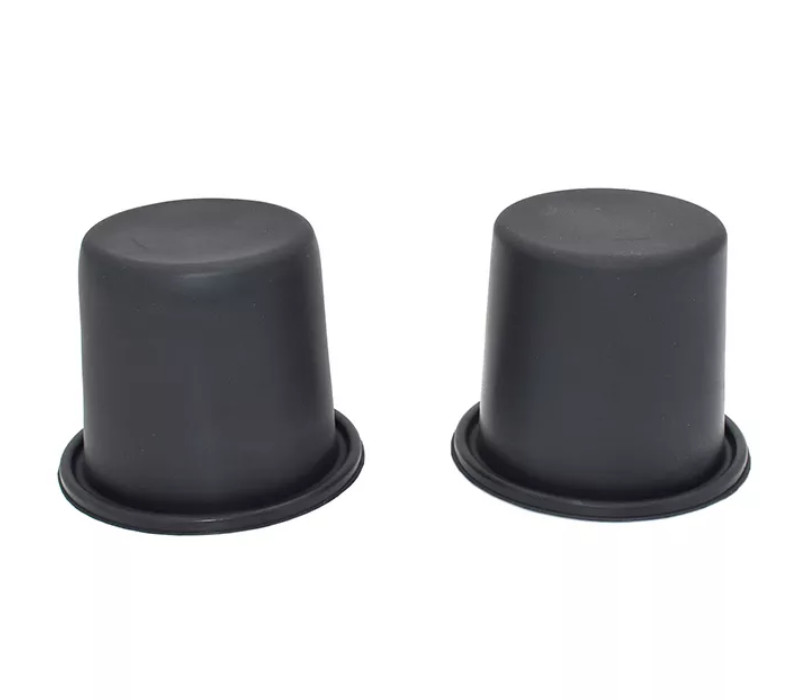

Il diaframma di rotolamento è modellato come un cilindro nello stato libero. È fatto di gomma con il panno di seta. Il foro medio sulla cima è usato per l'installazione del gambo di valvola. Per adattarsi, riparare e sigillare, l'alto ed il basso possono essere forniti di 0 tipi commutatore del bordo, o del fondo che circonda con il foro di montaggio.
(1) là dovrebbe non essere i bordi ed angoli diritti agli angoli del diaframma e gli archi dovrebbero essere fatti per evitare la frattura facile dopo avere piegato e la perdita di colla durante la vulcanizzazione. L'intersezione della parete interna della manica e del fronte dell'estremità dovrebbe anche essere versata con gli angoli dell'arco per evitare gli angoli taglienti. pezzo.
(2) materiale del diaframma: la gomma di nitrile è usata per gas naturale e GPL e la gomma della cloridrina è usata per gas.
(3) là è uno strato intermedio elastico del panno del poliestere nel diaframma. Osservi con attenzione le superfici interne ed esterne del diaframma. Un lato può vedere vago il modello del panno di maglia e l'altro lato è una superficie regolare. La superficie regolare è richiesta di essere la superficie di pressione del gas. Di conseguenza, per il diaframma installato nella direzione di andata, la superficie regolare è sulla superficie interna del diaframma e la superficie regolare del diaframma installato nella direzione inversa è sulla superficie esterna, che può evitare la perdita e migliorare la resistenza alla compressione del diaframma.
Dettagli dei materiali:
Per il presente, i materiali comuni per il diaframma di rotolamento sono: la gomma naturale (NR), la gomma di butadiene del nitrile (NBR), la prestazione dei due materiali può soddisfare le esigenze della maggior parte dei ambienti industriali. Negli ambienti industriali speciali (resistenza ad alta temperatura di resistenza, dell'acido e dell'alcali) potrebbe usare EPDM, la gomma del fluoro (FKM), il neoprene (CR) per produzione, ma il costo è relativamente alto.
Specifiche:
| Diaframma di rotolamento | Modello |
Diametro esterno (millimetri) |
Diametro interno (millimetri) |
Diametro base (millimetri) | Altezza (millimetri) | Spessore (millimetri) | Pressione |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
