Diaframma di gomma materiale di NBR NR EPDM per il freno aerodinamico Kit Rubber Diaphragm
Panoramica del prodotto:

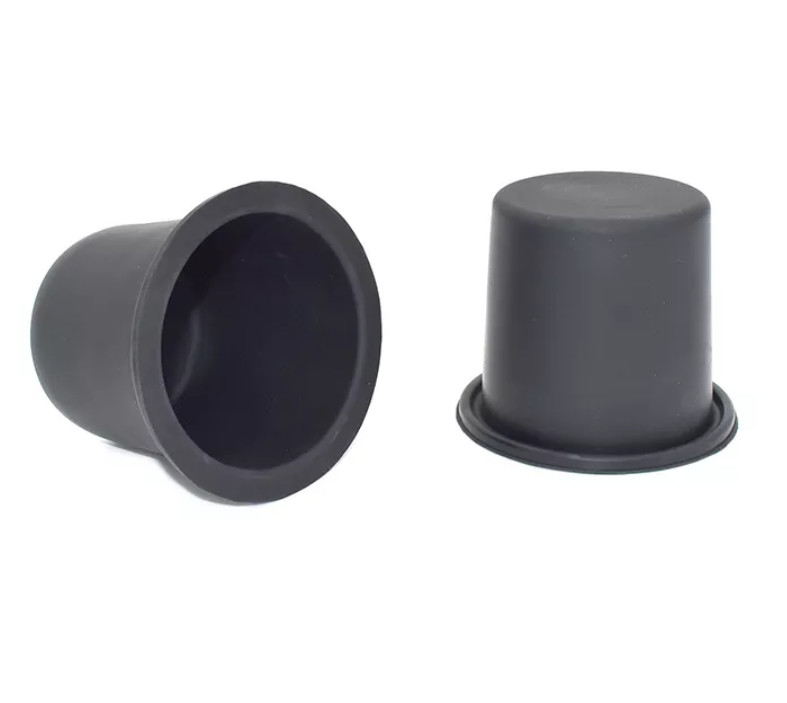

Il diaframma di rotolamento è modellato come un cilindro nello stato libero. È fatto di gomma con il panno di seta. Il foro medio sulla cima è usato per l'installazione del gambo di valvola. Per adattarsi, riparare e sigillare, l'alto ed il basso possono essere forniti di 0 tipi commutatore del bordo, o del fondo che circonda con il foro di montaggio.
| Materiali del prodotto | NBR, NR |
| Temperatura di funzionamento | -20℃~80℃ |
| Tempo di impiego | periodi ≥1000000 |
| Scenario di uso | regolatore di pressione del gas |
Introduzione:
Nella progettazione di alcuni regolatori di pressione media e bassa, per risolvere il problema del disco regolante la pressione squilibrato della valvola e migliorare la prestazione del regolatore di pressione, il metodo di installazione del diaframma dell'equilibrio è usato spesso. Quando un diaframma d'equilibratura è installato, la pressione differenziale fra la pressione di entrata e la pressione dello sbocco del regolatore può essere aumentata. Nell'industria del regolatore, è chiamato un diaframma dell'equilibrio in termini di uso ed è chiamato un diaframma di rotolamento nella gomma, in strumento, in macchinario ed in altre industrie.
Il diaframma di rotolamento è sotto forma di un cilindro nello stato libero. È fatto di gomma con il panno di seta. Il foro medio superiore è usato per installare il gambo di valvola. Per installare, riparare e sigillare, l'alto ed il basso possono avere i vantaggi del giunto circolare. O sotto forma di fori di riparazione intorno al margine inferiore.
Specifiche:
| Diaframma di rotolamento | Modello |
Diametro esterno (millimetri) |
Diametro interno (millimetri) |
Diametro base (millimetri) | Altezza (millimetri) | Spessore (millimetri) | Pressione |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Il nostro servizio:
1. L'imballaggio è l'imballaggio neutrale o l'imballaggio su misura.
2. Vi risponderemo entro 24 ore.
3. Inoltre gli forniremo buon servizio di assistenza al cliente.
4. Gli ordini del ODM o dell'OEM sono accolti favorevolmente.
5. Gli ordini di prova sono accettabili.
6. Alta qualità e prezzo franco fabbrica.
7. 100% ha assicurato la qualità.
