La valvola d'arresto che isola il diaframma di gomma tagliato pneumatico della valvola del CR della valvola NBR NR EPDM FKM
Introduzione di gomma tagliata del diaframma della valvola:

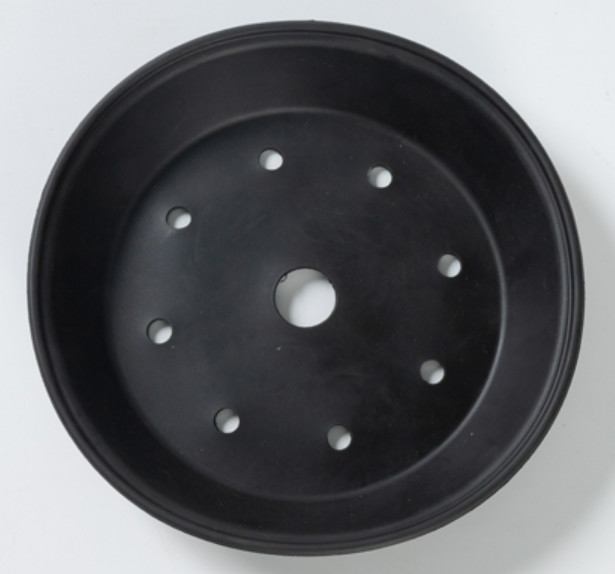

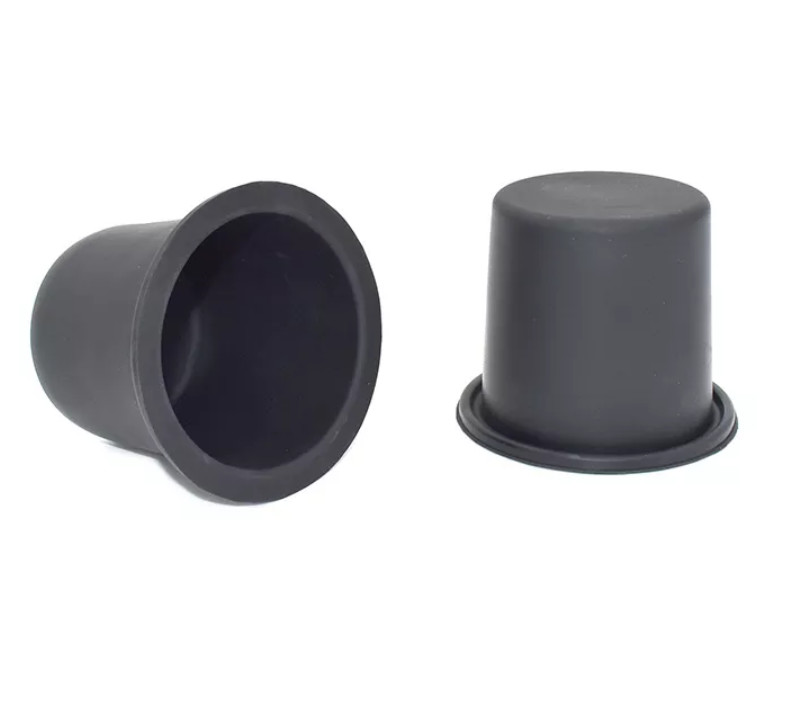

Il diaframma di rotolamento è modellato come un cilindro nello stato libero. È fatto di gomma con il panno di seta. Il foro medio sulla cima è usato per l'installazione del gambo di valvola. Per adattarsi, riparare e sigillare, l'alto ed il basso possono essere forniti di 0 tipi commutatore del bordo, o del fondo che circonda con il foro di montaggio.
Nella progettazione di alcuni regolatori di pressione media e bassa, per risolvere il problema del disco squilibrato del regolatore di pressione e migliorare la prestazione del regolatore, il metodo di installazione del diaframma equilibrato è usato spesso. L'installazione del diaframma d'equilibratura aumenta la pressione differenziale fra l'entrata e le pressioni dello sbocco del regolatore. Nell'industria del regolatore di tensione, è chiamato un diaframma equilibrato in termini di uso ed è chiamato un diaframma di rotolamento in gomma, nella strumentazione, in macchinario ed in altre industrie.
Dettagli materiali tagliati del diaframma di gomma della valvola:
Per il presente, i materiali comuni per il diaframma di rotolamento sono: la gomma naturale (NR), la gomma di butadiene del nitrile (NBR), la prestazione dei due materiali può soddisfare le esigenze della maggior parte dei ambienti industriali. Negli ambienti industriali speciali (resistenza ad alta temperatura di resistenza, dell'acido e dell'alcali) potrebbe usare EPDM, la gomma del fluoro (FKM), il neoprene (CR) per produzione, ma il costo è relativamente alto.
Specifiche di gomma tagliate del diaframma della valvola:
| Diaframma di rotolamento | Modello |
Diametro esterno (millimetri) |
Diametro interno (millimetri) |
Diametro base (millimetri) | Altezza (millimetri) | Spessore (millimetri) | Pressione |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
