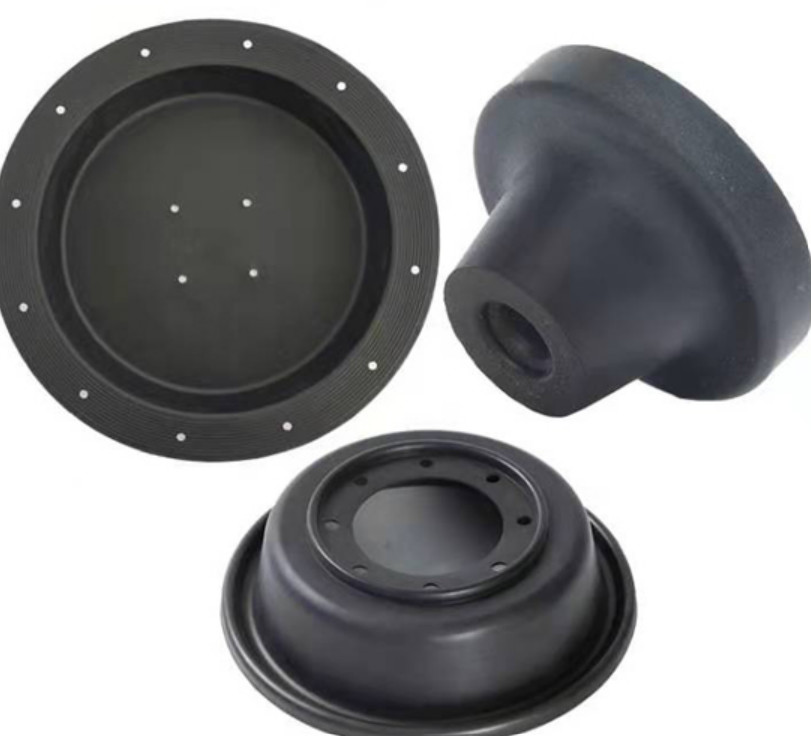

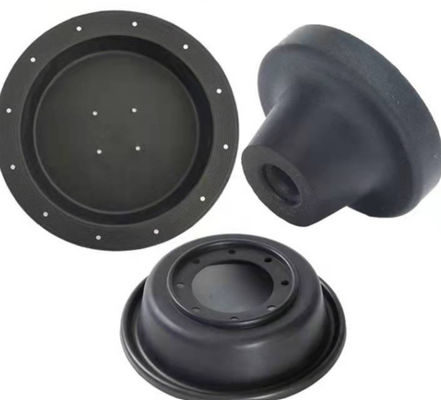

Diaframma di gomma su misura della valvola a diaframma di rotolamento del CR del serbatoio di combustibile EPDM
Introduzione del diaframma di rotolamento del CR:

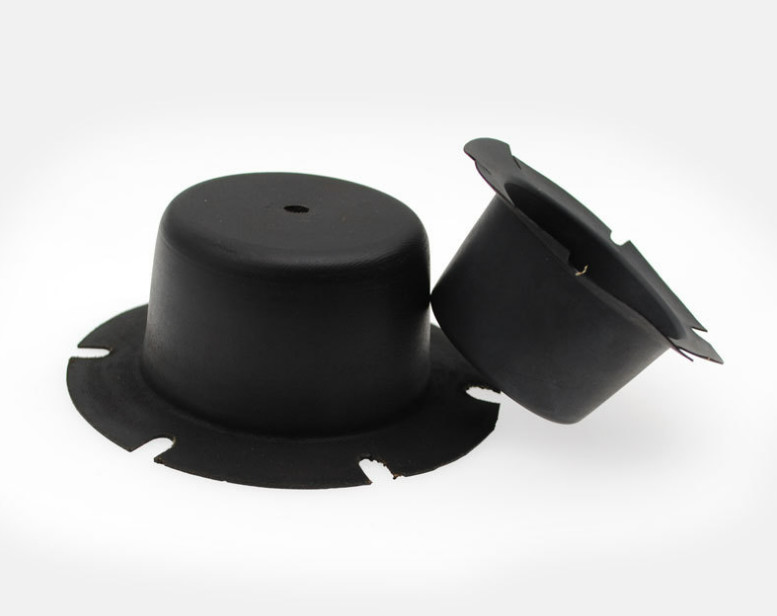

Il diaframma di rotolamento è sotto forma di un cilindro nello stato libero. Il diaframma di rotolamento del CR è fatto di gomma con il panno di seta. Il foro medio superiore è usato per installare il gambo di valvola. Per installare, riparare e sigillare, l'alto ed il basso possono avere i vantaggi del giunto circolare. O sotto forma di fori di riparazione intorno al margine inferiore.
(1) là dovrebbe non essere i bordi ed angoli diritti agli angoli del diaframma e gli archi dovrebbero essere fatti per evitare la frattura facile dopo avere piegato e la perdita di colla durante la vulcanizzazione. L'intersezione della parete interna della manica e del fronte dell'estremità dovrebbe anche essere versata con gli angoli dell'arco per evitare gli angoli taglienti. pezzo.
(2) materiale del diaframma: la gomma di nitrile è usata per gas naturale e GPL e la gomma della cloridrina è usata per gas.
(3) là è uno strato intermedio elastico del panno del poliestere nel diaframma. Osservi con attenzione le superfici interne ed esterne del diaframma. Un lato può vedere vago il modello del panno di maglia e l'altro lato è una superficie regolare. La superficie regolare è richiesta di essere la superficie di pressione del gas. Di conseguenza, per il diaframma installato nella direzione di andata, la superficie regolare è sulla superficie interna del diaframma e la superficie regolare del diaframma installato nella direzione inversa è sulla superficie esterna, che può evitare la perdita e migliorare la resistenza alla compressione del diaframma.
Dettagli materiali del diaframma di rotolamento del CR:
Per il presente, i materiali comuni per il diaframma di rotolamento sono: la gomma naturale (NR), la gomma di butadiene del nitrile (NBR), la prestazione dei due materiali può soddisfare le esigenze della maggior parte dei ambienti industriali. Negli ambienti industriali speciali (resistenza ad alta temperatura di resistenza, dell'acido e dell'alcali) potrebbe usare EPDM, la gomma del fluoro (FKM), il neoprene (CR) per produzione, ma il costo è relativamente alto.
| Materiali del prodotto | NBR, NR |
| Temperatura di funzionamento | -20℃~80℃ |
| Tempo di impiego | periodi ≥1000000 |
| Scenario di uso | Regolatore di pressione del gas |
Specifiche del diaframma di rotolamento del CR:
| Diaframma di rotolamento | Modello |
Diametro esterno (millimetri) |
Diametro interno (millimetri) |
Diametro base (millimetri) | Altezza (millimetri) | Spessore (millimetri) | Pressione |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |

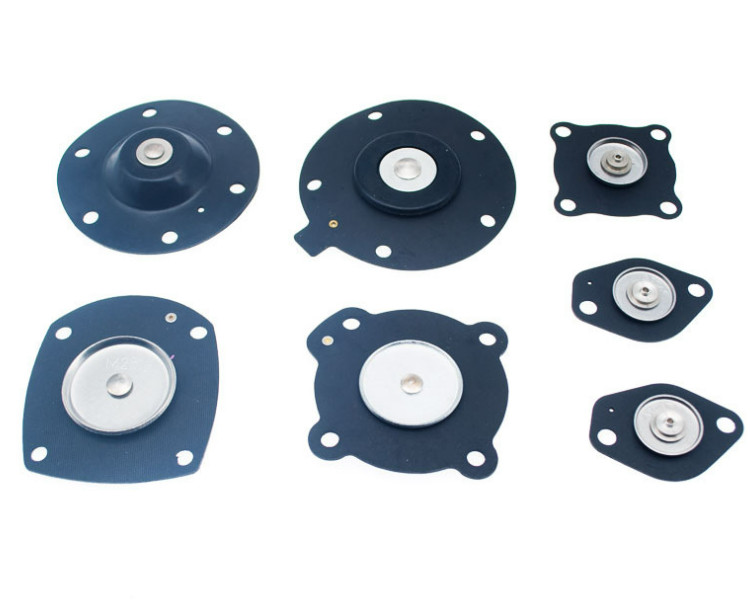

Rifornimento di Hongum vario dei diaframmi di gomma, degli ammortizzatori e di tutti i tipi di altri hardware di gomma e di plastica per le industrie dell'azienda agricola della barca, dell'yacht, del molo e del mare, quali il galleggiante marino, la pagaia veloce del raggio ed altri accessori di gomma e di plastica del molo e della barca.
Il nostro servizio:
1. L'imballaggio è l'imballaggio neutrale o l'imballaggio su misura.
2. Vi risponderemo entro 24 ore.
3. Inoltre gli forniremo buon servizio di assistenza al cliente.
4. Gli ordini del ODM o dell'OEM sono accolti favorevolmente.
5. Gli ordini di prova sono accettabili.
6. Alta qualità e prezzo franco fabbrica.
7. 100% ha assicurato la qualità.
