Diaframma di riduzione della pressione di rotolamento della valvola del diaframma della valvola di regolazione del pressostato della vite
Panoramica del prodotto:

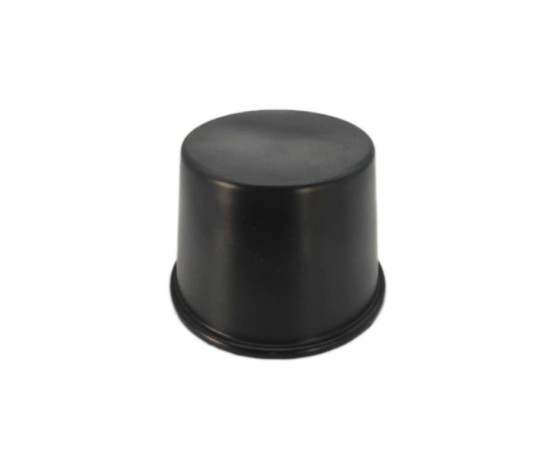

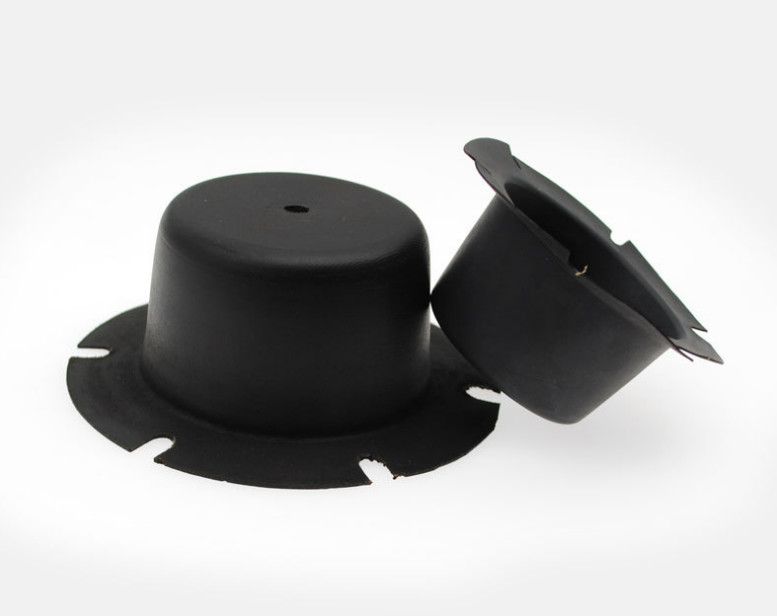

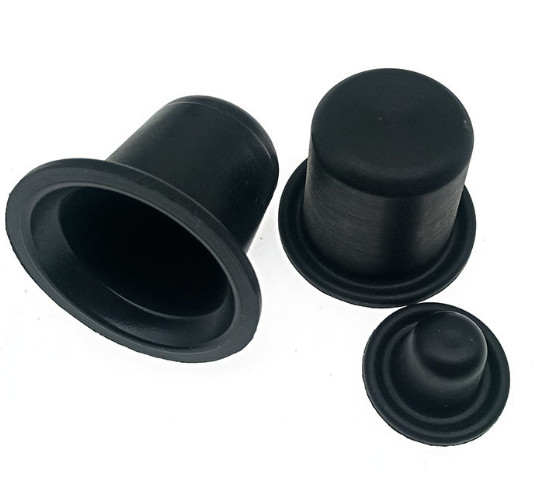

Il diaframma di rotolamento è modellato come un cilindro nello stato libero. È fatto di gomma con il panno di seta. Il foro medio sulla cima è usato per l'installazione del gambo di valvola. Per adattarsi, riparare e sigillare, l'alto ed il basso possono essere forniti di 0 tipi commutatore del bordo, o del fondo che circonda con il foro di montaggio.
| Materiali del prodotto | NBR, NR |
| Temperatura di funzionamento | -20℃~80℃ |
| Tempo di impiego | periodi ≥1000000 |
| Scenario di uso | Regolatore di pressione del gas |
Introduzione:
Nella progettazione di alcuni regolatori di pressione media e bassa, per risolvere il problema del disco regolante la pressione squilibrato della valvola e migliorare la prestazione del regolatore di pressione, il metodo di installazione del diaframma dell'equilibrio è usato spesso. Quando un diaframma d'equilibratura è installato, la pressione differenziale fra la pressione di entrata e la pressione dello sbocco del regolatore può essere aumentata. Nell'industria del regolatore, è chiamato un diaframma dell'equilibrio in termini di uso ed è chiamato un diaframma di rotolamento nella gomma, in strumento, in macchinario ed in altre industrie.
Dettagli dei materiali:
Per il presente, i materiali comuni per il diaframma di rotolamento sono: la gomma naturale (NR), la gomma di butadiene del nitrile (NBR), la prestazione dei due materiali può soddisfare le esigenze della maggior parte dei ambienti industriali. Negli ambienti industriali speciali (resistenza ad alta temperatura di resistenza, dell'acido e dell'alcali) potrebbe usare EPDM, la gomma del fluoro (FKM), il neoprene (CR) per produzione, ma il costo è relativamente alto.
Specifiche:
| Diaframma di rotolamento | Modello |
Diametro esterno (millimetri) |
Diametro interno (millimetri) |
Diametro base (millimetri) | Altezza (millimetri) | Spessore (millimetri) | Pressione |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
