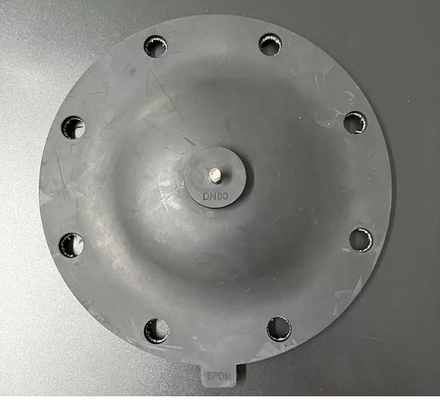

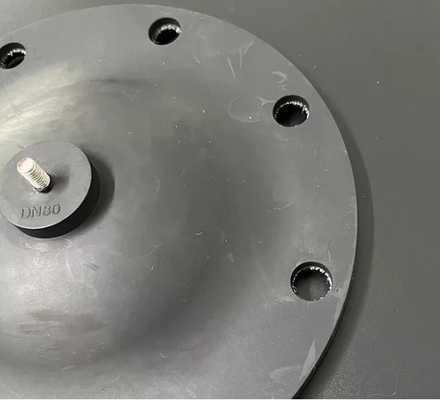

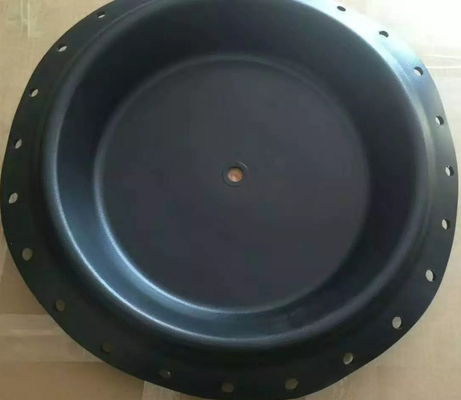

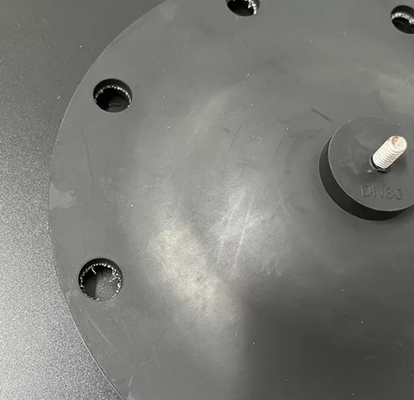

Diaframma della valvola pneumatica del franco del CR con il diaframma laminato di gomma QBY-K40 della valvola della clip del panno
Dettagli rapidi:
| Materiali del prodotto | NBR, NR |
| Temperatura di funzionamento | -20℃~80℃ |
| Tempo di impiego | periodi ≥1000000 |
| Scenario di uso | Cilindro meccanico industriale |
I motivi principali per il guasto della bobina della valvola di regolazione pneumatica sono:
(1) l'anello sigillante sta invecchiando. dovuto la qualità della valvola, l'anello sigillante è invecchiato seriamente, con conseguente sede valvola (il centro) della valvola a membrana pneumatica che è penetrata facilmente mediante il medium.
(2) le macchie del catrame sono legate e bloccate. Poiché il gas contiene le impurità quali catrame e l'acqua, è facile da legare ed accumularsi sulla parete interna del tubo e la patata fritta della valvola è coke e scaglia, che rende la valvola di regolazione pneumatica della membrana incapace di funzionare.
La soluzione al problema della rottura facile del diaframma della valvola di regolazione pneumatica:
(3) assicura che la fonte del gas dello strumento sia pulita ed asciutta.
(4) sostituisce la valvola di riduzione della pressione di filtro dell'aria.
(5) regola la pressione di fonte di aria a 140KPa±5KPa.
Introduzione:
I diaframmi di adeguamento della valvola pneumatica si riferiscono a semplicemente come «diaframmi della valvola pneumatica.» I diaframmi della valvola pneumatica sono solitamente a forma di farfalla, con i loro muri laterali ricavati gradualmente dal cilindro al pistone. Può essere destinato come doppio strato per resistere alla pressione in entrambe le direzioni. dovuto il suoi ampio avvolgimento e pareti laterali affusolate, la sua capacità di resistere alle alte pressioni è limitata. L'efficace pressione inoltre cambierà durante il processo di media scadenza.
Sia il pistone che la flangia del diaframma della valvola pneumatica sono modellati nella stessa terra. Il vantaggio di questo tipo di diaframma è che non c'è necessità di girare manualmente, che notevolmente riduce del tempo di assemblaggio. Ciò è particolarmente importante nelle applicazioni in grande quantità. Il lato negativo di questo modello è quello dovuto colata-nell'oscillazione, la riprogettazione deve considerare la rigidezza elastica incorporata come pure il rapporto di limite del colpo. per aumentare questo rapporto, progettazione un diaframma dell'pre-avvolgimento per il contrappeso. In questa forma, la corona e la flangia del pistone sono fuse per neutralizzarsi, trasferendo la capacità extra del colpo a quella nell'oscillazione. Ciò permette che il diaframma abbia una capacità più lunga del colpo mentre mantiene la facilità dell'assemblea.
| oggetto |
Area di funzionamento |
dimensione | |||||||||||
| B | C | D | h | H | T | R1 | R2 | R3 | φ1 | φ2 | |||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Non poroso | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | Non poroso | Non poroso | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | ⁹ 12×φ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
