La compensazione del panno ha servito il diaframma di rotolamento
Panoramica del prodotto:

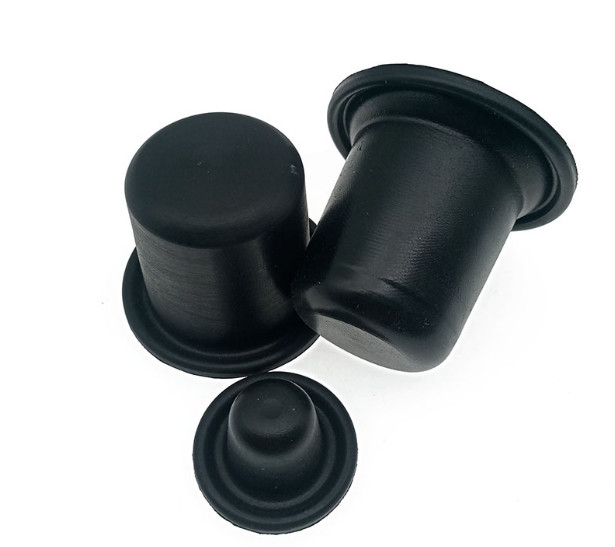

Il diaframma di rotolamento è modellato come un cilindro nello stato libero. È fatto di gomma con il panno di seta. Il foro medio sulla cima è usato per l'installazione del gambo di valvola. Per adattarsi, riparare e sigillare, l'alto ed il basso possono essere forniti di 0 tipi commutatore del bordo, o del fondo che circonda con il foro di montaggio.
Caratteristiche:
• Le tecniche di montaggio di tessuto rende la resistenza allo strappo del prodotto più forte
• Materie prime di alta qualità assicurare la prestazione eccellente del materiale stessa
Introduzione:
Nella progettazione di alcuni regolatori di pressione media e bassa, per risolvere il problema del disco regolante la pressione squilibrato della valvola e migliorare la prestazione del regolatore di pressione, il metodo di installazione del diaframma dell'equilibrio è usato spesso. Quando un diaframma d'equilibratura è installato, la pressione differenziale fra la pressione di entrata e la pressione dello sbocco del regolatore può essere aumentata. Nell'industria del regolatore, è chiamato un diaframma dell'equilibrio in termini di uso ed è chiamato un diaframma di rotolamento nella gomma, in strumento, in macchinario ed in altre industrie.

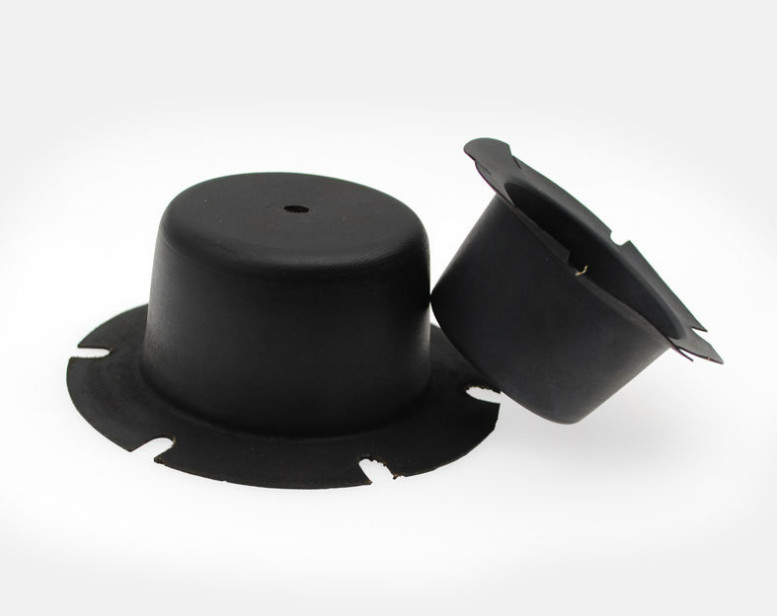

Il diaframma di rotolamento è sotto forma di un cilindro nello stato libero. È fatto di gomma con il panno di seta. Il foro medio superiore è usato per installare il gambo di valvola. Per installare, riparare e sigillare, l'alto ed il basso possono avere i vantaggi del giunto circolare. O sotto forma di fori di riparazione intorno al margine inferiore.
(1) là dovrebbe non essere i bordi ed angoli diritti agli angoli del diaframma e gli archi dovrebbero essere fatti per evitare la frattura facile dopo avere piegato e la perdita di colla durante la vulcanizzazione. L'intersezione della parete interna della manica e del fronte dell'estremità dovrebbe anche essere versata con gli angoli dell'arco per evitare gli angoli taglienti. pezzo.
(2) materiale del diaframma: la gomma di nitrile è usata per gas naturale e GPL e la gomma della cloridrina è usata per gas.
(3) là è uno strato intermedio elastico del panno del poliestere nel diaframma. Osservi con attenzione le superfici interne ed esterne del diaframma. Un lato può vedere vago il modello del panno di maglia e l'altro lato è una superficie regolare. La superficie regolare è richiesta di essere la superficie di pressione del gas. Di conseguenza, per il diaframma installato nella direzione di andata, la superficie regolare è sulla superficie interna del diaframma e la superficie regolare del diaframma installato nella direzione inversa è sulla superficie esterna, che può evitare la perdita e migliorare la resistenza alla compressione del diaframma.
Specifiche:
| Diaframma di rotolamento | Modello |
Diametro esterno (millimetri) |
Diametro interno (millimetri) |
Diametro base (millimetri) | Altezza (millimetri) | Spessore (millimetri) | Pressione |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
