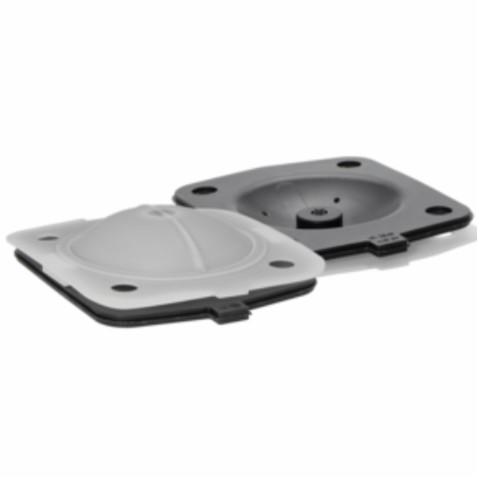

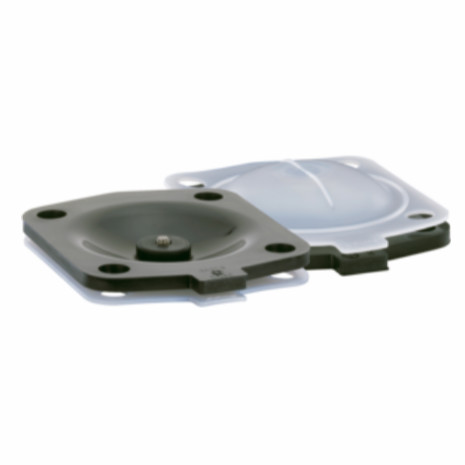

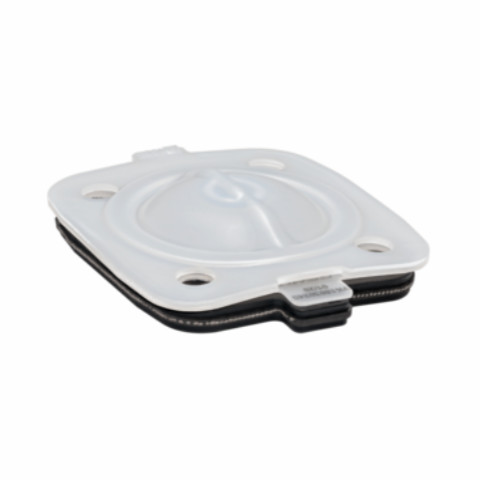

Codice 71 Guarnizioni a membrana in gomma PTFE / PVDF / EPDM Tre pezzi

Il codice 71 diaframma di gomma di PTFE di /PVDF/EPDM sigilla tre pezzi

Esempi di applicazione

Installazioni lavare e di pulizia degli impianti per il trattamento delle acque,

Piante per le industrie di derrate alimentari e dell'alimento, l'industria chimica e placcare

Attrezzatura per l'apparecchiatura analitica e medica fotografica di industria, del laboratorio,

Descrizione

Il diaframma di codice 71 di GEMÜ è un diaframma in tre pezzi che è stato sviluppato per uso nelle applicazioni industriali. Il diaframma si compone di un fronte di PTFE, di uno strato intermedio di PVDF e di una protezione di EPDM. Il diaframma è basato sulla progettazione e sulle dimensioni sperimentate del diaframma di codice 5M riguardo al fronte di PTFE. Il diaframma mostra le proprietà eccellenti della permeazione contro i gas. Il diaframma è estremamente resistente bagnare il cloro in particolare dovuto lo strato intermedio di PVDF ed il perno di montaggio di titanio.

Caratteristiche tecniche

• Temperatura di media: °C -20 - 100
• Materiale del diaframma: PTFE/PVDF/EPDM
• Dimensioni del diaframma: 10 | 25 | 40 | 50 | 80 | 100
• Vuoto: (assoluto) fino a 70 mbar

Caratteristiche

• Il diaframma mostra le proprietà eccellenti della permeazione, come provato e certificato da TÜV SÜD
• La resistenza eccellente per bagnare il cloro è provata e confermata da TÜV SÜD
• Resistente contro virtualmente tutti i prodotti chimici, quali i forti acidi, alcali e sali
• Uso di un perno di montaggio di titanio (grado 7)
• Arresto meccanico integrato nel perno di montaggio del fronte del diaframma per assicurare installazione corretta
• Il diaframma non ha fori di perdita nella protezione di EPDM per migliorare le proprietà della permeazione
• La progettazione del fronte del diaframma è basata sul contorno sperimentate del diaframma di codice 5M

Diaframmi della sostituzione da GEMÜ

per i processi industriali asettici e

I diaframmi stanno indossando le parti. Devono essere ispezionati regolarmente e le disfunzioni altrimenti sostituite possono accadere, possibilmente con conseguente situazioni pericolose.

Precisazione dei cicli di manutenzione

Gli intervalli di manutenzione per l'ispezione e la sostituzione dei diaframmi sono relativi all'applicazione. Per determinare un intervallo di manutenzione adatto, la storia di manutenzione e gli sforzi disposti sulle parti dovute frequentare la sterilizzazione, i processi di pulizia o le frequenti funzioni del ciclo devono essere considerati. Il tipo di media deve anche essere considerato; l'intervallo di manutenzione è considerevolmente più breve per i media di lavoro viscosi o abrasivi rispetto ai liquidi inerti, per esempio.

Inventario

Se ancora non è stato possibile documentare conclusivamente l'intervallo di manutenzione, o se il diaframma deve essere sostituito soltanto in caso di perdita, raccomandiamo di creare una riserva per potere reagire subito. Tuttavia, l'inventario dovrebbe prendere in considerazione che le componenti dell'elastomero hanno un tempo raccomandato massimo di funzionamento e di stoccaggio. Ciò ha luogo fra un e sei anni per i diaframmi di GEMÜ – quando sono immagazzinate correttamente.

Cicli di acquisizione

Nella nostra esperienza, vale la pena di installare un piccolo deposito per le piccole, parti frequentemente usate ed istituire un sistema di rotolamento di ordine allo stesso tempo nelle installazioni con relativamente un grande numero delle valvole a diaframma. In quest'ultimo caso, riceverete automaticamente una consegna successiva o una consegna ulteriore dei diaframmi da noi in un periodo di tempo definito da voi.

Dimensioni del diaframma

* dimensione del diaframma

Il filo del perno «W» del diaframma corrisponde alla norma di Whitworth.
