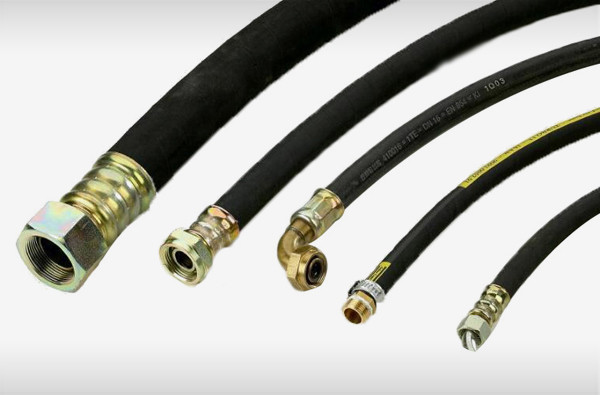

Tubo industriale idraulico intrecciato 45MPA ad alta pressione del tubo flessibile del filo di acciaio
Produciamo:
Tubo di gomma di bobina dell'escavatore, tubo di gomma ad alta pressione d'avvolgimento, incidente costruendo il tubo di gomma di bobina del filo di acciaio, il tubo di gomma idraulico di sostegno, il tubo di gomma del caricatore, tubo di gomma K tipo, ecc.
Dettagli rapidi:
| Categoria | Tubo flessibile ad alta pressione di bobina del filo di acciaio |
| Specifiche di prodotto | 194SP, 254SP, 324SP, ecc. |
| Gamma di applicazione | Escavatori, caricatori, macchine del gancio, veicoli del macchinario di costruzione, ecc. |
| Dimensione di lunghezza | 20 metri un il pezzo |
| Pressione di esercizio | 45MPA |
1. Struttura di prodotto:
La struttura del tubo flessibile intrecciato del filo di acciaio è composta di strato di gomma interno di gomma sintetico liquido-resistente, strato di gomma medio, io o II o III strato intrecciato di rinforzo del filo di acciaio e strato di gomma esterno di gomma sintetico con resistenza agli'agenti atmosferici eccellente.
2. Uso del prodotto:
Il tubo di gomma idraulico di rinforzo del filo di acciaio principale utilizzazione per il contributo della miniera, estrazione mineraria del giacimento di petrolio, adatti idraulici a costruire la costruzione, sollevare e trasporto, pezzo fucinato metallurgico, attrezzatura mineraria, navi, macchinario dello stampaggio ad iniezione, macchinario agricolo, varie macchine utensili e la meccanizzazione e pressione idraulica automatica in vari settori industriali che trasportano (quali a olio minerale, aa petrolio, aa petrolio, ad a olio combustibile, olio) aa liquido liquido e a base d'acqua lubrificante idraulico solubile basato a petrolio (quali emulsione, l'emulsione dell'petrolio-acqua, l'acqua), gas, ecc. e la trasmissione liquida con determinate pressione e temperatura nell'uso del sistema.
Nota: Il tubo flessibile intrecciato del filo di acciaio della nostra società è progettato e fabbricato secondo la norma GB/T3683-2011 e ISO/DIS1436-1985, DIN20022 e SAE100RIAT, tubi flessibili standard di SAE100R2AT possono essere fabbricati secondo i requisiti. Questa norma non è adatta aa liquidi basati e basati a grasso della macchina per colata continua - olio -.
3. Temperatura di lavoro: il ℃ ℃-+100, il ℃ ℃-+50, emulsione dell'olio -40 dell'aria -30 dell'acqua inferiore a ℃ +80, sceglie prego i nostri prodotti speciali.
Parametri tecnici del tubo flessibile intrecciato a un solo strato del filo di acciaio:
GB/T3683-2011
| Specifiche del tubo flessibile |
Identificazione millimetro |
Diametro dello strato del filo di acciaio millimetro |
OD millimetro |
Pressione del lavoro | Pressione di prova | Pressione scoppiata |
Piccolo raggio di piegamento millimetro |
Peso di riferimento | |||
| MPa | PSI | MPa | PSI | MPa | PSI | ||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31,5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11.3±0.6 |
+1,0 15,3 -0,8 |
21 | 3043 | 31,5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0.5 | 13.3±0.6 |
+1,0 17,3 -0,8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0.5 | 15.3±0.6 |
+1,0 19 -0,8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0.5 | 18.8±0.6 |
+1,2 22,8 -0,8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1,2 25,8 -1,0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1,2 28,8 -1,0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1,2 31,8 -1,0 |
9 | 1304 | 13,5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 1-25-8 | 25±0.5 | 31.3±0.8 |
+1,2 35,3 -1,0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1,09 |
| 1-32-6 | 32±0.7 | 38.7±0.8 |
+1,5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1,24 |
| 1-38-5 | 38±0.7 | 44.7±0.8 |
+1,5 48,7 -1,2 |
5 | 725 | 7,5 | 1087 | 15 | 2174 | 500 | 1,45 |
| 1-51-4 | 51±0.7 | 58.1±0.8 |
+1,5 62,1 -1,2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1,90 |
| 1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2,5 | 362 | 3,75 | 543 | 7,5 | 1087 | 770 | 2,40 |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1,5 | 217 | 2,25 | 326 | 4,5 | 652 | 930 | 2,95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1100 | 3,24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1500 | 4,80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1800 | 5,80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 2300 | 8,80 |
