1. Struttura di prodotto:

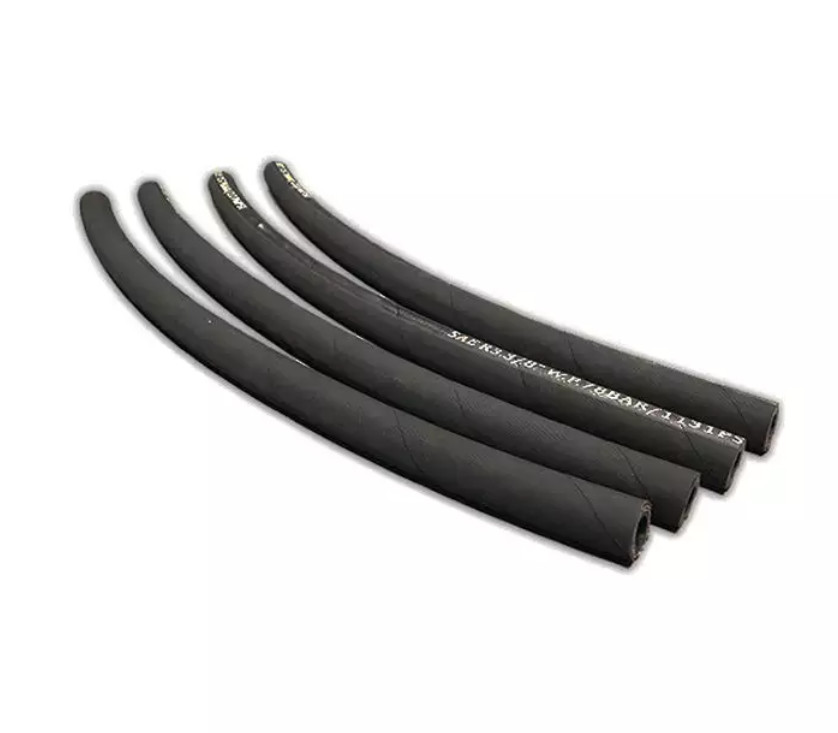

Il panno che trasporta il tubo flessibile è composto di strato di gomma interno, di strato a più strati di bobina del panno e di strato di gomma esterno.
Il tubo aspirante del panno è composto di strato di gomma interno, di strato a più strati di bobina del panno, di strato a spirale di rinforzo del filo di acciaio e di strato di gomma esterno.
2. Caratteristiche di prodotto:
Il tubo flessibile ha le caratteristiche di piccola tolleranza esterna del diametro, la resistenza e resistenza al calore di olio eccellente, ente leggero, molle e durevole del tubo flessibile, ecc. La piccola pressione scoppiata del tubo flessibile è quattro volte la pressione di esercizio.
3. Uso del prodotto:
I vari tipi di trasporto del panno (o di aspirazioni) dei tubi flessibili sono fatti dei materiali corrispondenti secondo i media di trasporto differenti. La struttura di prodotto è ragionevole nella progettazione, alta nella qualità e durevole. Tubi flessibili per vari liquidi viscosi liquidi e solidi in polvere ed altri media materiali.
Dettagli rapidi:
| Categoria | Condotta di gomma |
| Specifiche di prodotto | 6mm-1000mm |
| Campo di applicazione | Estrazione di polvere, gas di scarico, cenere |
|
Dimensione di lunghezza |
Può essere personalizzato secondo l'organizzazione dei requisiti |
| Pressione di esercizio | 1kg-10kg |
Parametri tecnici del panno per tutti gli usi che trasportano tubo flessibile e tubo aspirante:
| Parametri del tubo flessibile del panno | |||||||||
| Diametro interno (millimetri) | Pressione del lavoro | Pressione scoppiata corrispondente | Lunghezza del tubo flessibile | ||||||
| Dimensione nominale | Tolleranza | (Mpa) | (Mpa) | Dimensione (m) | Tolleranza (millimetri) | ||||
| 13 | 0,8 | 0,5 | 0,7 | 1,0 | 2,0 | 2,8 | 4,0 | 20 | 200 |
| 16 | 0,8 | 0,5 | 0,7 | 1,0 | 2,0 | 2,8 | 4,0 | 20 | 200 |
| 19 | 0,8 | 0,5 | 0,7 | 1,0 | 2,0 | 2,8 | 4,0 | 20 | 200 |
| 25 | 0,8 | 0,5 | 0,7 | 1,0 | 2,0 | 2,8 | 4,0 | 20 | 200 |
| 32 | 1,2 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| 38 | 1,2 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| 51 | 1,2 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| 64 | 1,5 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| 76 | 1,5 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| Parametri del tubo aspirante | ||||||||
| Diametro interno (millimetri) |
Numero degli strati intermedi (strato) |
Diametro di cavo a spirale (millimetri) | Lunghezza del giunto di tubo (millimetri) | Lunghezza del tubo flessibile | ||||
| Dimensione nominale |
Tolleranza |
Dimensione | Tolleranza | Dimensione (m) | Tolleranza (millimetri) | |||
| 38 | 1,2 | 2 | 3 | 2,0 | 75 | 10 | 10 | 150 |
| 51 | 1,2 | 3 | 4 | 2,6 | 100 | 15 | 10 | 150 |
| 64 | 1,5 | 3 | 4 | 2,6 | 100 | 15 | 10 | 150 |
| 76 | 1,5 | 4 | 5 | 2,6 | 100 | 15 | 10 | 150 |
| 89 | 1,5 | 4 | 5 | 3,2 | 100 | 15 | 10 | 150 |
| 102 | 2,0 | 4 | 5 | 3,2 | 125 | 20 | 10 | 150 |
| 127 | 2,0 | 5 | 6 | 3,2 | 125 | 20 | 10 | 150 |
| 152 | 2,0 | 5 | 6 | 4,0 | 150 | 20 | 10 | 150 |
| 203 | 2,5 | 6 | 7 | 5,0 | 200 | 25 | 10 | 150 |
| 254 | 2,5 | 7 | 8 | 5,0 | 200 | 25 | 10 | 150 |
| 305 | 2,5 | 7 | 8 | 5,0 | 250 | 25 | 10 | 150 |
