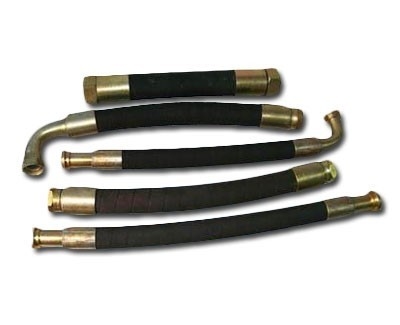

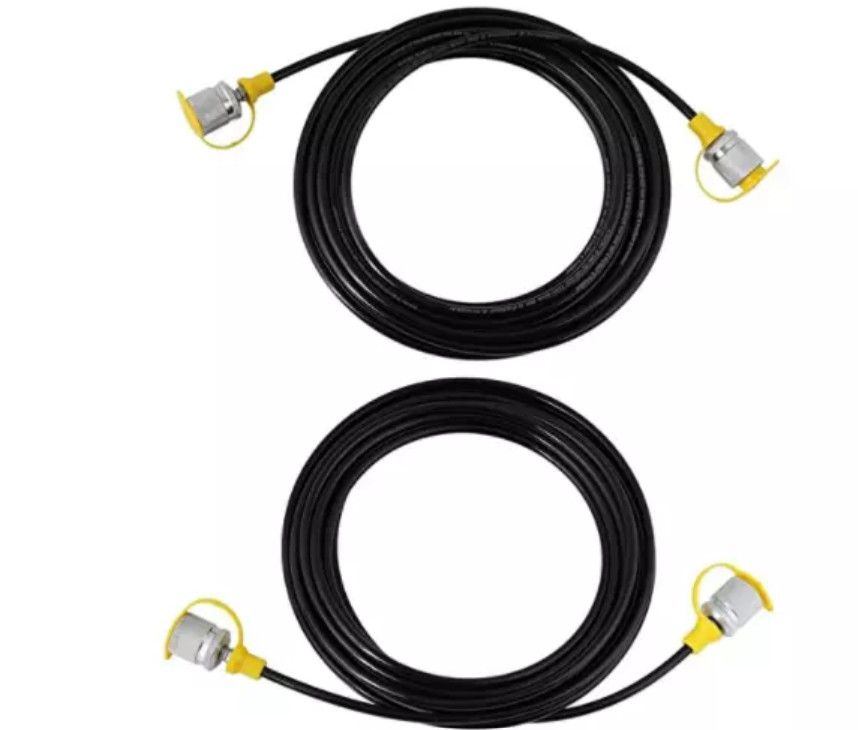

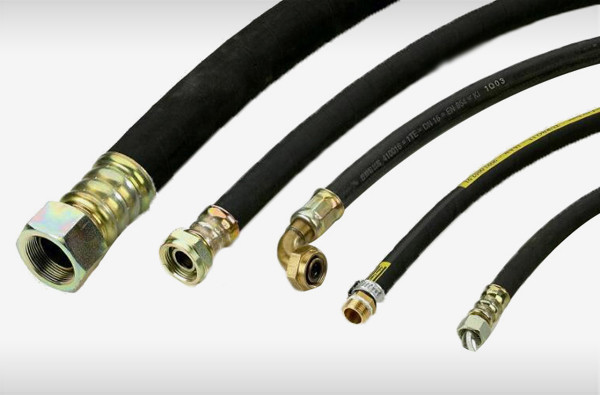

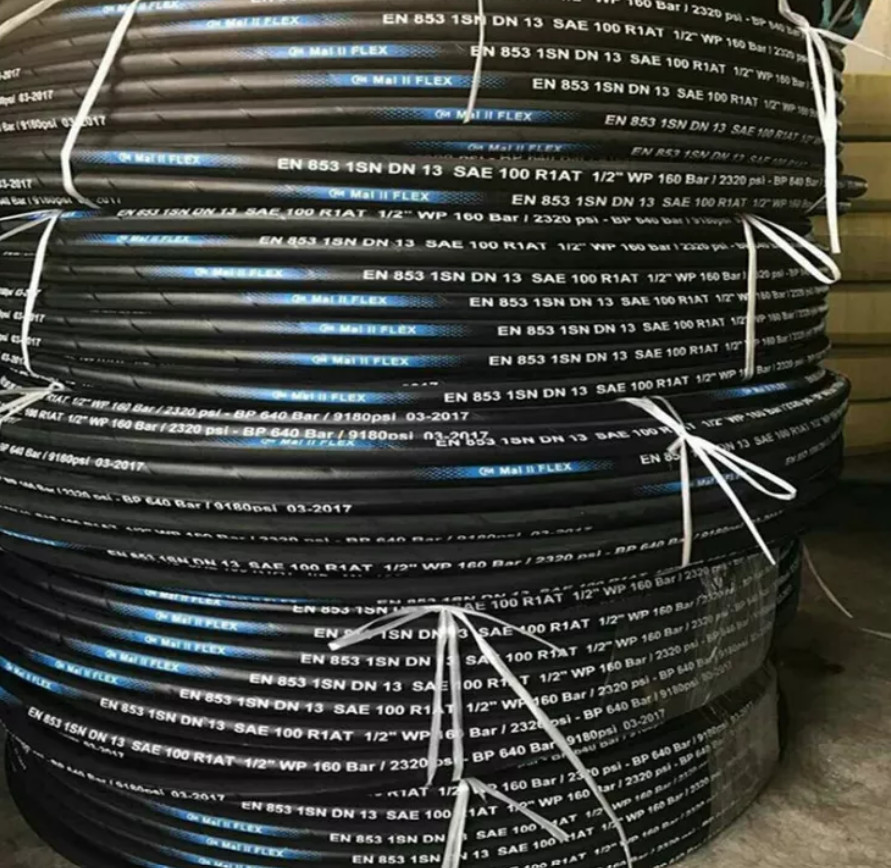

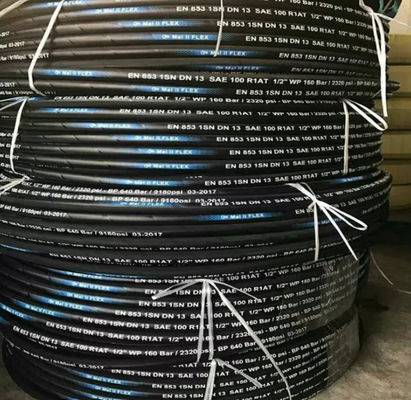

Tubo flessibile idraulico d'avvolgimento di Steel Wire Braided dell'escavatore idraulico ad alta pressione di gomma del tubo flessibile
Produciamo:
Tubo di gomma di bobina dell'escavatore, tubo di gomma ad alta pressione d'avvolgimento, incidente costruendo il tubo di gomma di bobina del filo di acciaio, il tubo di gomma idraulico di sostegno, il tubo di gomma del caricatore, tubo di gomma K tipo, ecc.
Dettagli rapidi:
| Categoria | Tubo flessibile ad alta pressione di bobina del filo di acciaio |
| Specifiche di prodotto | 194SP, 254SP, 324SP, |
| Gamma di applicazione | Escavatori, caricatori, macchine del gancio, veicoli del macchinario di costruzione, |
| Dimensione di lunghezza | 20 metri un il pezzo |
| Pressione di esercizio | 45MPA |
1. Struttura di prodotto:
La struttura del tubo flessibile intrecciato del filo di acciaio è composta di strato di gomma interno di gomma sintetico liquido-resistente, strato di gomma medio, io o II o III strato intrecciato di rinforzo del filo di acciaio e strato di gomma esterno di gomma sintetico con resistenza agli'agenti atmosferici eccellente.
2. Uso del prodotto:
Il tubo di gomma idraulico di rinforzo del filo di acciaio principale utilizzazione per il contributo della miniera, estrazione mineraria del giacimento di petrolio, adatti idraulici a costruire la costruzione, sollevare e trasporto, pezzo fucinato metallurgico, attrezzatura mineraria, navi, macchinario dello stampaggio ad iniezione, macchinario agricolo, varie macchine utensili e la meccanizzazione e pressione idraulica automatica in vari settori industriali che trasportano (quali a olio minerale, aa petrolio, aa petrolio, ad a olio combustibile, olio) aa liquido liquido e a base d'acqua lubrificante idraulico solubile basato a petrolio (quali emulsione, l'emulsione dell'petrolio-acqua, l'acqua), gas, ecc. e la trasmissione liquida con determinate pressione e temperatura nell'uso del sistema.
Nota: Il tubo flessibile intrecciato del filo di acciaio della nostra società è progettato e fabbricato secondo la norma GB/T3683-2011 e ISO/DIS1436-1985, DIN20022 e SAE100RIAT, tubi flessibili standard di SAE100R2AT possono essere fabbricati secondo i requisiti. Questa norma non è adatta aa liquidi basati e basati a grasso della macchina per colata continua - olio -.
3. Temperatura di lavoro: il ℃ ℃-+100, il ℃ ℃-+50, emulsione dell'olio -40 dell'aria -30 dell'acqua inferiore a ℃ +80, sceglie prego i nostri prodotti speciali.
Parametri tecnici del tubo flessibile intrecciato a un solo strato del filo di acciaio:
GB/T3683-2011
| Specifiche del tubo flessibile |
Identificazione millimetro |
Diametro dello strato del filo di acciaio millimetro |
OD millimetro |
Pressione del lavoro | Pressione di prova | Pressione scoppiata |
Piccolo raggio di piegamento millimetro |
Peso di riferimento | |||
| MPa | PSI | MPa | PSI | MPa | PSI | ||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31,5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11.3±0.6 |
+1,0 15,3 -0,8 |
21 | 3043 | 31,5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0.5 | 13.3±0.6 |
+1,0 17,3 -0,8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0.5 | 15.3±0.6 |
+1,0 19 -0,8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0.5 | 18.8±0.6 |
+1,2 22,8 -0,8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1,2 25,8 -1,0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1,2 28,8 -1,0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1,2 31,8 -1,0 |
9 | 1304 | 13,5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 1-25-8 | 25±0.5 | 31.3±0.8 |
+1,2 35,3 -1,0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1,09 |
| 1-32-6 | 32±0.7 | 38.7±0.8 |
+1,5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1,24 |
| 1-38-5 | 38±0.7 | 44.7±0.8 |
+1,5 48,7 -1,2 |
5 | 725 | 7,5 | 1087 | 15 | 2174 | 500 | 1,45 |
| 1-51-4 | 51±0.7 | 58.1±0.8 |
+1,5 62,1 -1,2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1,90 |
| 1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2,5 | 362 | 3,75 | 543 | 7,5 | 1087 | 770 | 2,40 |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1,5 | 217 | 2,25 | 326 | 4,5 | 652 | 930 | 2,95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1100 | 3,24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1500 | 4,80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1800 | 5,80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 2300 | 8,80 |
Q&A
Q: Potreste seguire il requisito specifico del cliente?
: Sì, potremmo farlo secondo il vostro requisito specifico.
Q: Che cosa sono i vostri termini di pagamento?
: T/T (50% come desposit pagato, il resto 50% sarà pagato prima della consegna), L/C a vista ed altri voi possibile, altri.
Q: E che cosa è i vostri metodi d'imballaggio?
: Avvolga i prodotti con il film plastico in primo luogo, quindi imballilo nei casi di legno.
Q: Dove è il vostro porto di carico più vicino?
: Shanghai, Qingdao o Tientsin, in Cina.
Q: Accettate l'ordine della piccola quantità?
: Naturalmente facciamo.
Q: E che cosa sono i vostri termini della spedizione e della consegna?
: La spedizione solitamente dal mare o dall'aria.
