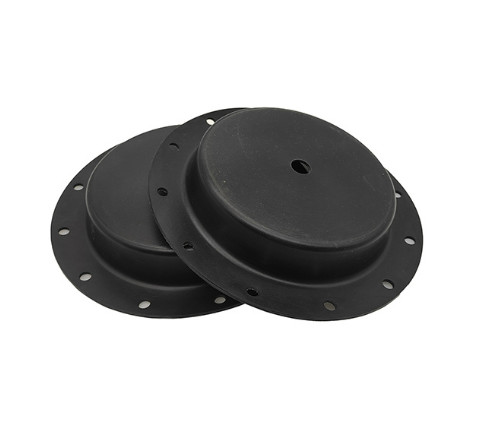

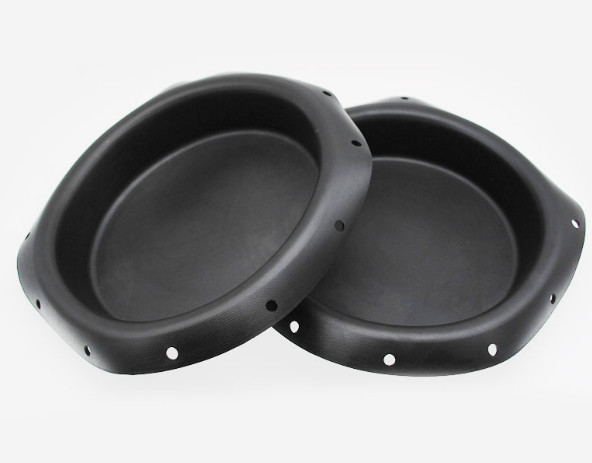

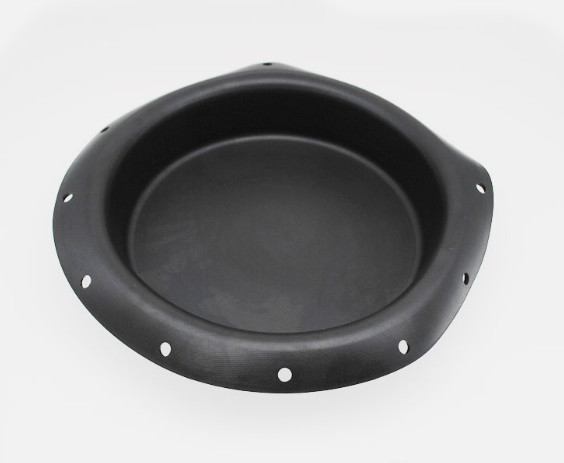

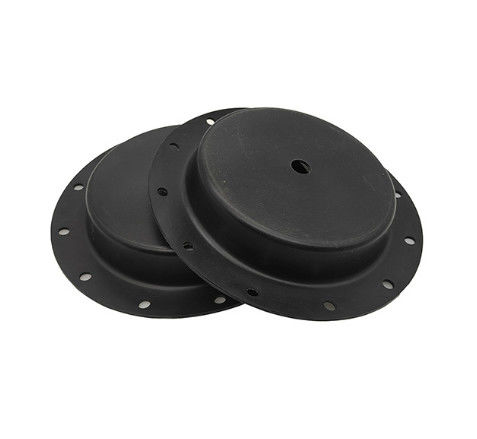

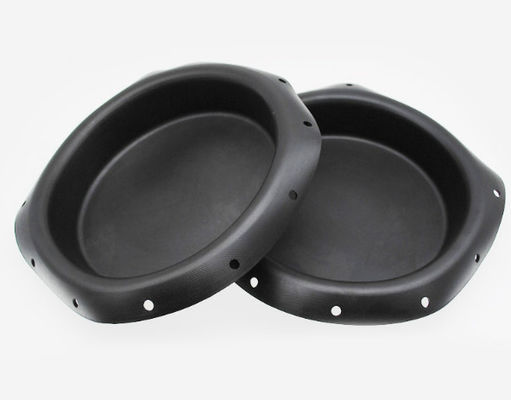

Diaframma di gomma della valvola di pompa per le valvole pneumatiche ed i cilindri
Parametri del diaframma della valvola di regolazione pneumatica:
Diametro: 5-1500mm
Materiale: Gomma naturale della gomma di nitrile
Termoresistenza: -35° C - 300° C
Resistenza alla trazione: variando da 0,1 a 15Mpa
| Materiali del prodotto | NBR, NR |
| Temperatura di funzionamento | -20℃~80℃ |
| Tempo di impiego | periodi ≥1000000 |
| Scenario di uso | Cilindro meccanico industriale |
I punti dell'installazione del diaframma della valvola pneumatica sono come segue:
1. Metta la molla sul sedile della molla.
2. installi il diaframma. Quando il diaframma ed il nucleo duro sono riparati, un cuscinetto d'allentamento dovrebbe aggiungersi al coperchio a vite per assicurare che il diaframma sia piano ed a prova di aero.
3. Di conseguenza, il grasso dovrebbe applicarsi ai bulloni di fissaggio prima dell'assemblea, che è favorevole alla manutenzione ed alla lubrificazione seguenti.
4. messo sulla copertura superiore della membrana, riparila con un paio dei bulloni a occhio e perfino ed alternatamente stringere i bulloni a occhio per completare l'adeguamento iniziale della molla.
5. stringa il dado fisso di esplosione sulla copertura della membrana e non avviti il bullone a occhio.
6. installi le parti di collegamento e colleghi il condotto di alimentazione alla copertura superiore della membrana.
7. Dopo che i punti di cui sopra sono completati, applichi i seguenti metodi per verificare:
1) attraverso la linea della dotazione d'aria, la camera d'aria della membrana si trasforma la pressione di dotazione d'aria di 500KP ed usa l'acqua insaponata per controllare se c'è fuga di aria intorno alla membrana.
2) controlla se l'esecuzione è flessibile all'interno della gamma completa del colpo (che si riferisce all'azionatore stesso).
| Oggetto |
Area di funzionamento |
Dimensione | |||||||||||
| B | C | D | h | H | T | R1 | R2 | R3 | φ1 | φ2 | |||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | Non poroso | Non poroso | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | ⁹ 12×φ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | Giunto circolare φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | Giunto circolare φ8.5 | ||
